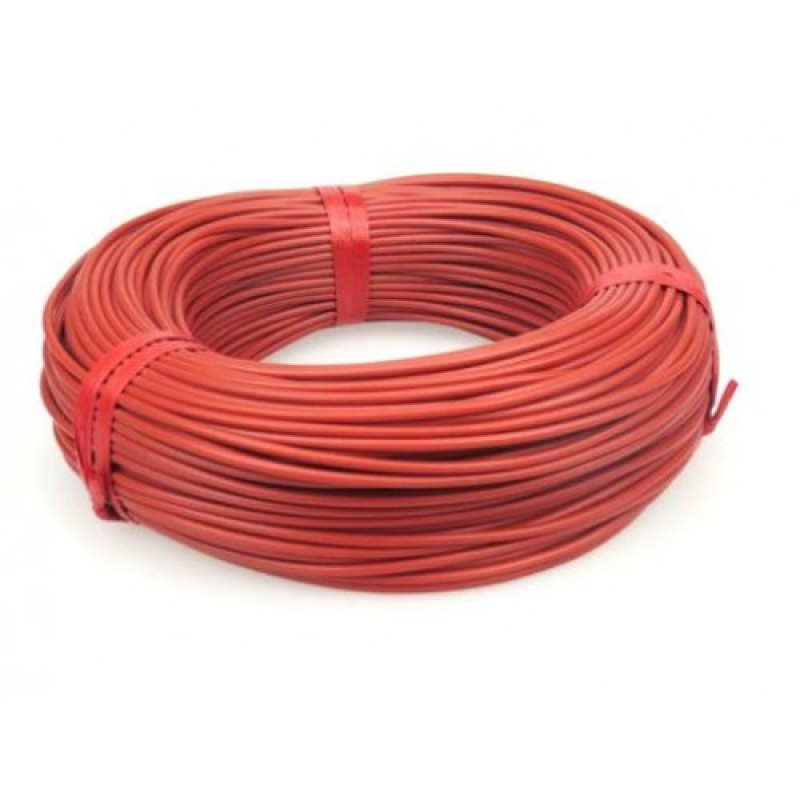

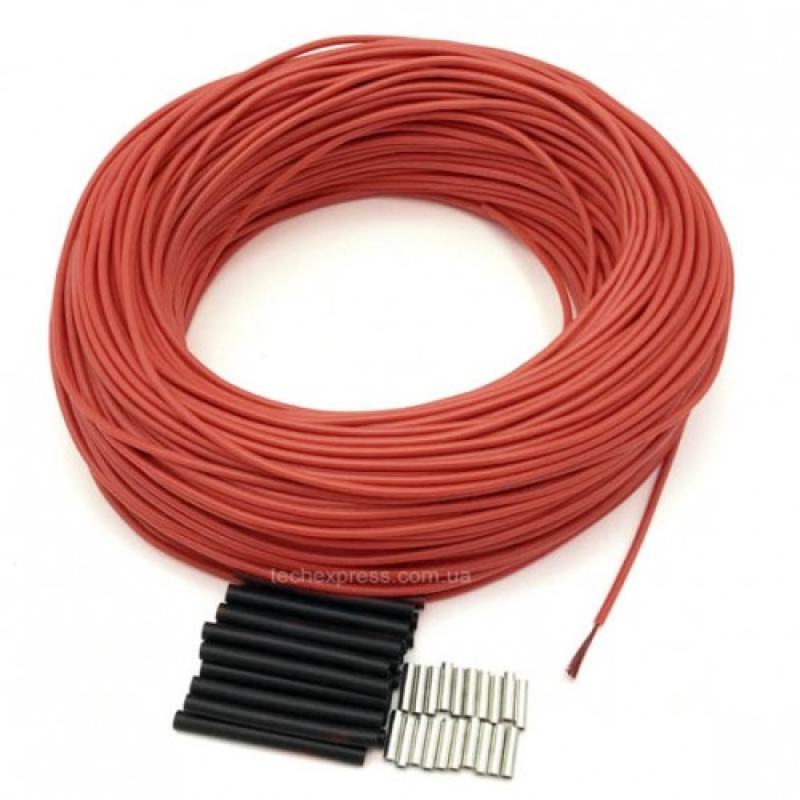

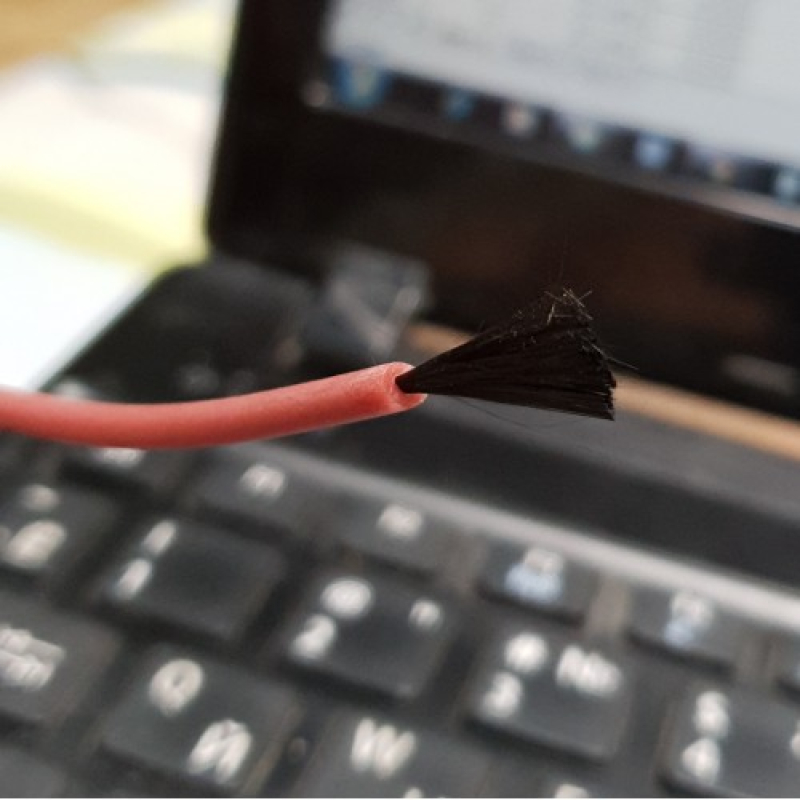

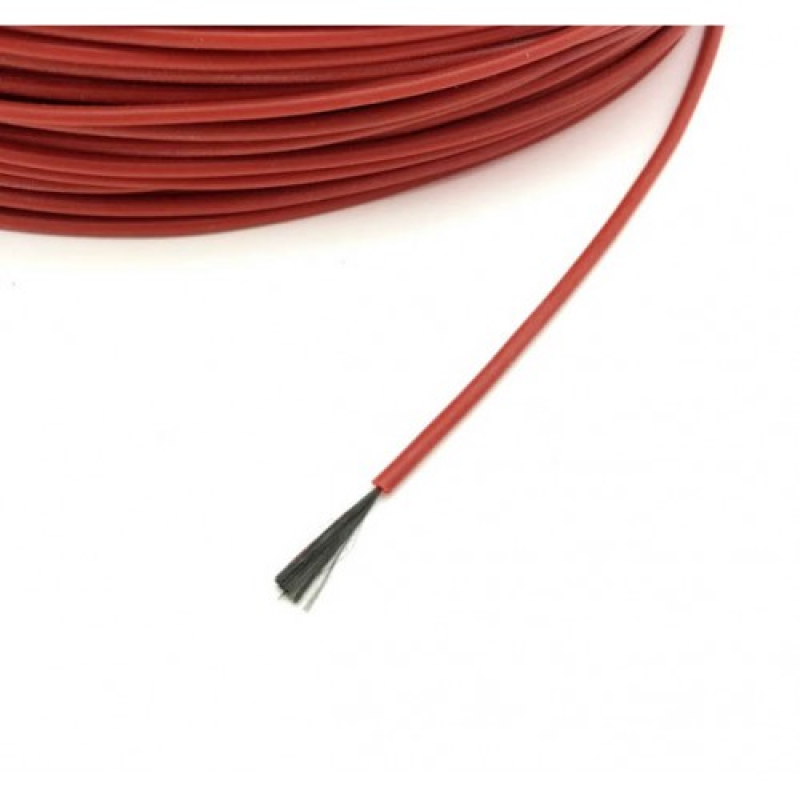

Вуглецевий нагрівальний кабель 33 Ом 12k D=3мм (Ціна за 1 метр)

Застосування:

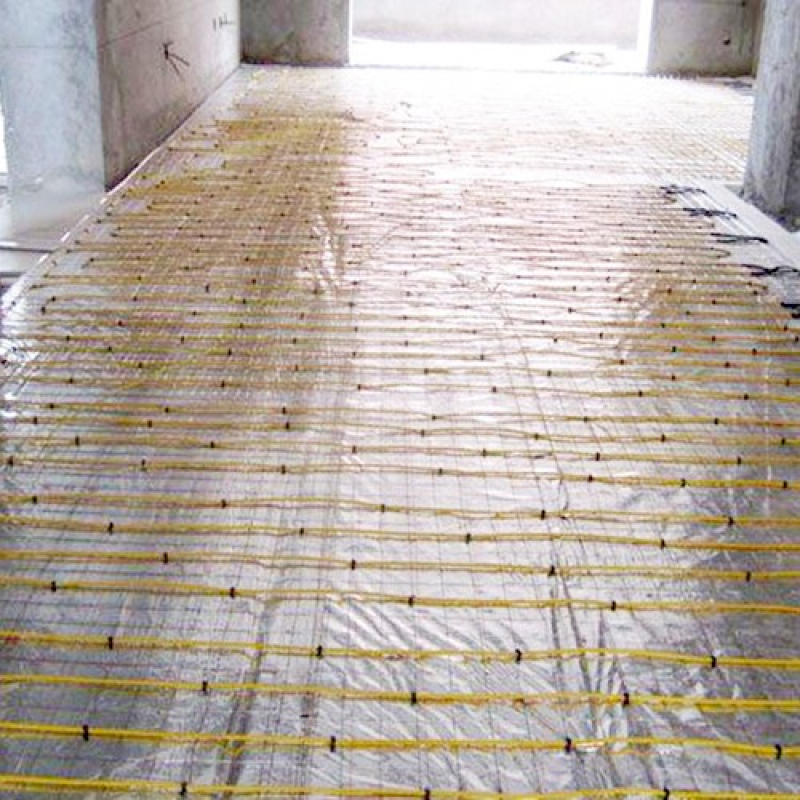

• Тепла підлога. Кабель встановлюється під покриттям підлоги або в ніжній шар бетону. Така система підвищує комфортність приміщення і може використовуватися як самостійна система опалення.

• Підігрів бетону, що твердіє. Твердіння бетонної маси вимагає підтримки певних температур, що може бути важко в холодну пору року. Можливе кріплення нагрівального кабелю до арматури майбутнього залізобетонного виробу. В такому випадку використовується відносно дешевий кабель з мінімальною ізоляцією, який потім так і залишається у виробі.

• Обігрів дзеркал. У приміщеннях з підвищеною вологістю на більш холодну поверхню дзеркал випадає конденсат, що ускладнює користування дзеркалами. Розміщення кабельної системи обігріву за склом дзеркала дозволяє вирішити цю проблему.

• Захист труб від промерзання. Труби, яким загрожує промерзання, переважно укладати в теплоізоляцію, яка уповільнює охолодження труби. У ряді випадків втрати тепла настільки сильні, що ефективніше не посилювати теплоізоляцію, а компенсувати втрати підігрівом. В такому випадку нагрівальний кабель укладається уздовж труби (можливо, навивається на неї), а потім вони разом з трубою полягають в теплоізоляцію. Для цих цілей так само використовується спеціальний саморегулюючий кабель.

• Підтримка постійної температури технологічних рідин в харчовій, хімічній, нафтовій промисловості.

• Розтоплення снігу і льоду. Обледеніння сходів, терас, тротуарів, покрівель, водостічних труб та ін.

• Широко використовуються при подпочвенном обігріві теплиць

Розрахунок потужності, довжини і напруги:

напруга * напруга / (33ом * довжина) =... Вт

Наприклад:

Вуглецевий кабель довжиною 10м

220В * 220 / (33 Ом * 10 м) = 150Вт

Вуглецевий кабель довжиною 15м

220В * 220 / (33 Ом * 15 м) = 100Вт

Монтаж:

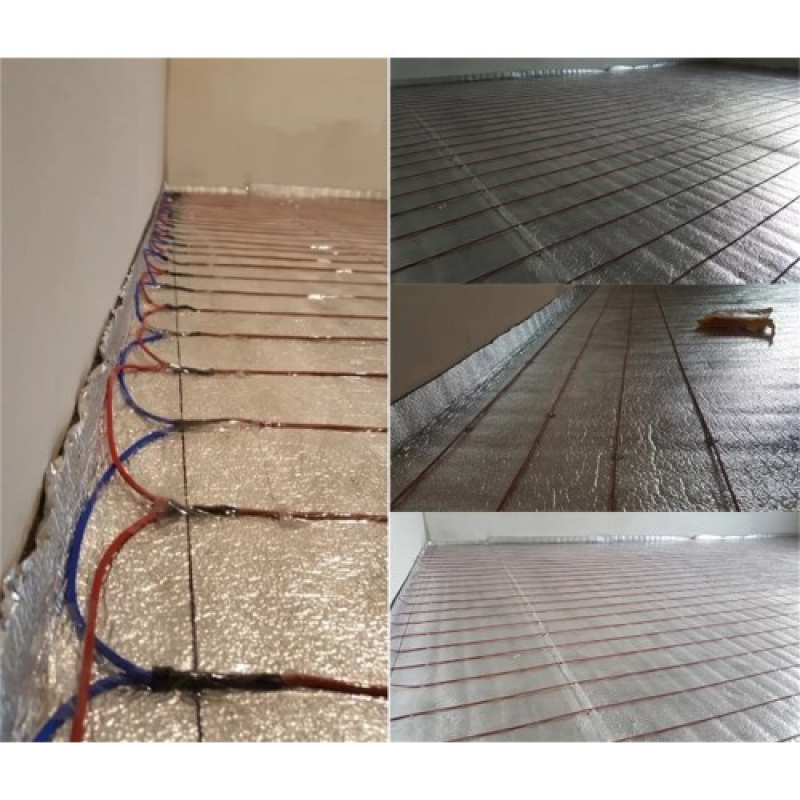

Для монтажу теплої підлоги необхідно розрахувати потужність майбутньої системи опалення. Приблизно рекомендується 140-180Вт на 1м2. Розрахунок залежить від утеплення стін, підлог, поверховості, використання інших систем опалення та ін.

Припустимо нам потрібно 150Вт на 1м2. Площа кімнати 10м2. 150Вт ми можемо отримати з 10 метрового шматка кабелю. Тобто нам потрібно для всієї кімнати 100 метрів кабелю, розрізати по 10 м та з'єднати (герметично) в єдиний ланцюг паралельним з'єднанням. Загальна потужність вийде 1500Вт

Якщо необхідно 160Вт на м2, можна різати по 9 метрів (163Вт на 9 метрах). Тоді для нашої кімнати потрібно 90 метрів кабелю і загальна потужність буде 1600Вт.

Для цього кабелю є обмеження по потужності. Яка повинна бути не більш ніж 25Вт на 1 метр кабелю. Тобто довжина менше ніж 7,7 метра недопустима (розрахунок з формули)

Приблизні розрахунки 220В:

20 метрів - 73Вт - температура нагріву кабелю 28-30С

12 метрів - 122Вт - температура нагріву кабелю 44-48С

11 метрів - 133Вт - температура нагріву кабелю 52-56С

10 метрів - 150Вт - температура нагріву кабелю 65-68С

9 метрів - 163Вт - температура нагріву кабелю 84-88С

8 метрів - 183Вт - температура нагріву більш 100С

Приблизні розрахунки 12В:

0,5 метра - 9Вт (0,73А) - температура нагріву кабелю 80-85С

0,6 метра - 7Вт (0,61А) - температура нагріву кабелю 53-57С
